Cómo seleccionar los 4 componentes principales de un horno de templado de vidrio en 2026 — Evite errores de equipo en 3 pasos

¿Ha notado que la tasa de rendimiento del vidrio templado fluctúa de forma impredecible mientras el consumo de energía se mantiene persistentemente alto? La causa raíz a menudo no está en sus parámetros de proceso, sino en las debilidades de rendimiento de los cuatro componentes principales: los sopladores, elementos calefactores, rodillos cerámicos y el sistema de control. Basándose en datos de rendimiento verificados de fabricantes de primer nivel como Luoyang Gangxin Glass Technology Co., Ltd., este artículo desglosa la verdad sobre la selección de componentes desde tres dimensiones críticas, ayudándole a asegurar la estabilidad del equipo y la calidad del producto desde el origen.

¿Cómo afecta el “sistema de doble ventilador” a la uniformidad de tensión del vidrio?

Los ventiladores desempeñan funciones distintas en diferentes secciones de un horno de templado, y los indicadores críticos de rendimiento varían según el tipo de ventilador.

En la sección de enfriamiento rápido, el gran soplador de enfriamiento rápido actúa como el corazón del sistema, determinando directamente el equilibrio entre la tensión de compresión superficial del vidrio y la tensión de tracción interna. Sus métricas clave son la estabilidad de la presión de aire y la uniformidad del flujo de aire. Un soplador de enfriamiento rápido de alta calidad debe proporcionar una presión de aire ajustable de forma continua en el rango de 8–12 kPa, con una desviación del flujo de aire de ≤3% entre las barras de aire de enfriamiento rápido superiores e inferiores. No cumplir estos requisitos conduce fácilmente a marcas de tensión, deformación o incluso rotura del vidrio.

Dentro de la sección de calentamiento, los ventiladores de convección instalados influyen principalmente en la uniformidad de la transferencia de calor a medida que el vidrio se calienta. Además de adecuar el flujo de aire y la presión a los requisitos de calentamiento, la precisión de su control mediante variador de frecuencia (VFD) es especialmente crítica. Una regulación VFD precisa permite un control superior de la velocidad de calentamiento y de la uniformidad de temperatura, garantizando una calidad constante del vidrio durante la fase de calentamiento.

Caso real: optimización de sopladores en Gangxin

Luoyang Gangxin Glass Technology ha implementado optimizaciones específicas para los diferentes ventiladores en sus hornos de templado de gama alta. Para el soplador de enfriamiento rápido, la empresa adoptó una estructura especializada de impulsor y rodamientos para una distribución de fuerzas más equilibrada, combinada con un avanzado diseño de amortiguación de vibraciones. Bajo funcionamiento de alta frecuencia y alta intensidad, la amplitud de vibración se ha reducido en un 40% en comparación con los diseños convencionales, protegiendo eficazmente la estabilidad de la presión de aire y la uniformidad del flujo de aire. Los datos de rendimiento verificados muestran que el soplador de enfriamiento rápido optimizado reduce las marcas de tensión del vidrio en un 70% (en comparación con hornos con sopladores no optimizados), con mejoras notables en la reducción de la deformación y la rotura.

Para los ventiladores de convección de la sección de calentamiento, Gangxin utiliza un diseño montado en la parte superior, con refrigeración por aire independiente, recirculación interna y resistencia a altas temperaturas. Esto permite que el impulsor del ventilador mantenga una excelente integridad operativa en condiciones de calor extremo. Este diseño ha incrementado el flujo de aire de convección para calentar vidrio Low-E en más de 10 veces, mejorando significativamente la uniformidad del calentamiento y elevando aún más la calidad general del producto.

¿Cómo determina el material del elemento calefactor la uniformidad de temperatura del horno?

Resistencia al calor y vida útil de diferentes elementos calefactores

Los elementos calefactores son el corazón térmico de un horno de templado, y el material determina directamente su límite máximo de temperatura y su vida útil operativa. El alambre FeCrAl (hierro-cromo-aluminio) convencional suele soportar temperaturas de alrededor de 1200°C y dura 1–2 años. El alambre de aleación NiCr (níquel-cromo) de gama alta puede soportar hasta 1400°C, ofrece una vida útil de 3–5 años y presenta un bajo coeficiente de temperatura de resistencia, lo que permite un control de temperatura más preciso. El alambre reciclado inferior es propenso a fracturarse y oxidarse rápidamente, lo que lo convierte en una causa principal de fluctuaciones de temperatura del horno.

Control de temperatura por zonas de Gangxin para sistemas de calentamiento

Los hornos de templado de Luoyang Gangxin emplean una disposición de calentamiento de alta densidad y múltiples zonas. Toda la sección superior utiliza elementos de aleación NiCr, instalados con un ángulo de inclinación optimizado y en una disposición escalonada para eliminar puntos ciegos de calentamiento. Junto con una estructura de ecualización de presión de salida de aire de dos etapas, la diferencia de temperatura dentro del horno se controla dentro de ±1°C. Esto reduce la tasa de defectos de calentamiento del vidrio de gran formato en un 60% y evita eficazmente las manchas térmicas en forma de vetas.

¿Por qué los rodillos cerámicos son la clave para la planitud del vidrio?

Impacto del material del rodillo y la precisión superficial

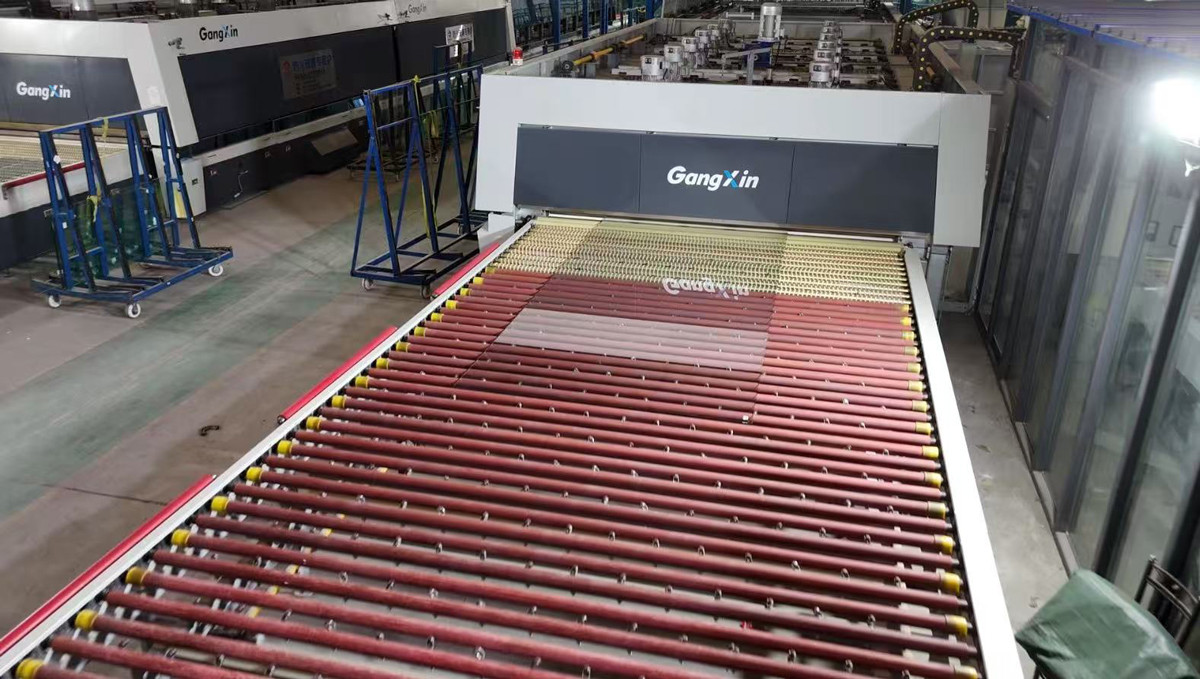

Los rodillos cerámicos actúan como la plataforma móvil para el vidrio dentro del horno. Su material, rugosidad superficial y rectitud afectan directamente la planitud del vidrio y el riesgo de arañazos superficiales. Los rodillos cerámicos de sílice fundida de alta precisión presentan una rugosidad superficial Ra ≤ 0.2 µm y una resistencia a la flexión ≥ 300 MPa, lo que les permite soportar oscilaciones recíprocas a alta temperatura sin deformarse. Los rodillos de baja calidad son propensos al desgaste rápido y a la generación de partículas, lo que provoca picaduras y una neblina blanca en el vidrio.

Diseño de rodillos antiarañazos y de cambio rápido de Gangxin

Luoyang Gangxin utiliza rodillos cerámicos de sílice fundida importados de alta precisión con superficies especialmente pulidas. Estos funcionan junto con una tecnología de accionamiento síncrono de doble compuesto con correa O para lograr una excentricidad radial del rodillo de ≤ 0.05 mm. Los hornos también están equipados con un mecanismo dedicado de transporte de rodillos cerámicos que permite retirar los rodillos sin que el personal entre en el horno, reduciendo el tiempo de inactividad del horno por mantenimiento en un 50% y disminuyendo drásticamente tanto los costes de mano de obra como el riesgo de daños en los rodillos durante la manipulación.

¿Cómo garantiza el sistema de control la estabilidad de la producción?

El papel central del PLC y los algoritmos de control de temperatura

El sistema de control es el cerebro del horno de templado, coordinando todo el proceso de calentamiento, enfriamiento rápido y transporte. Los sistemas de gama alta utilizan PLCs de Siemens, Omron o Mitsubishi, compatibles con control inteligente de temperatura PID multizona. Pueden almacenar cientos de recetas de proceso y ajustar automáticamente la curva de calentamiento y la presión de enfriamiento rápido en función del espesor del vidrio y la densidad de carga. El control de gama baja basado en relés sufre grandes fluctuaciones de temperatura y puede conducir fácilmente al desecho de lotes.

Rendimiento comprobado del sistema de control inteligente de Gangxin

Los hornos de templado de Luoyang Gangxin integran un PC industrial con un PLC para lograr la lectura y escritura automática de parámetros de proceso, el autodiagnóstico de fallos y las actualizaciones remotas del sistema. Su “tecnología de control de posición discreta” propietaria evita que el vidrio oscile en puntos fijos durante el calentamiento. Esto funciona junto con placas guía selladas entre el horno y la sección de enfriamiento rápido para evitar el tiro inverso del flujo de aire, mejorando la uniformidad de temperatura del horno en un 30%. Los datos de campo verificados muestran que el sistema reduce el tiempo de cambio de producto y depuración de 2 horas a solo 20 minutos, mejorando significativamente la continuidad de la producción.

FAQ: respuestas rápidas a problemas comunes de componentes de hornos de templado

• Q1: ¿Una alta vibración del soplador siempre es un defecto de calidad?
• No necesariamente. Primero, inspeccione si hay desgaste de rodamientos, acumulación de polvo en el impulsor o nivelación incorrecta de la instalación. Los sopladores Gangxin cuentan con rodamientos refrigerados por aceite y una estructura de amortiguación de vibraciones, manteniendo los valores de vibración en ≤ 2.8 mm/s, muy por debajo del estándar de la industria de 5 mm/s.
• Q2: ¿Cómo soluciono las roturas frecuentes de elementos calefactores?
• Empiece midiendo la resistencia (normalmente 3–10 Ω), luego compruebe si hay sobrecalentamiento localizado o tensión mecánica. Con los hornos Gangxin, la temperatura superficial de las bobinas calefactoras se reduce en un 50% mediante circulación por convección, más que duplicando su vida útil esperada.
• Q3: ¿Con qué frecuencia deben sustituirse los rodillos cerámicos?
• Los rodillos de alta calidad pueden durar 8–10 años, pero requieren limpieza trimestral con alcohol y una comprobación anual de planitud. El diseño de rodillos de cambio rápido de Gangxin reduce el tiempo típico de sustitución de 8 horas a 2 horas.
• Q4: ¿Qué hacer si el sistema de control se bloquea?
• Active inmediatamente el dispositivo manual de emergencia de descarga de hojas para evitar que el vidrio se adhiera dentro del horno. Los sistemas Gangxin permiten el accionamiento manual con manivela después de un fallo de alimentación y están equipados con interruptores de límite de seguridad y pasadores de protección para evitar daños secundarios.

Resumen: recuerde estas tres reglas inflexibles para la selección de componentes

• ✅ Sopladores – Priorice la uniformidad de la presión de aire y el diseño de amortiguación de vibraciones.
• ✅ Elementos calefactores – Insista en la aleación NiCr y el control de temperatura por zonas.
• ✅ Rodillos – Elija cerámica de sílice fundida de alta precisión con una estructura de cambio rápido.
